Beschrijving

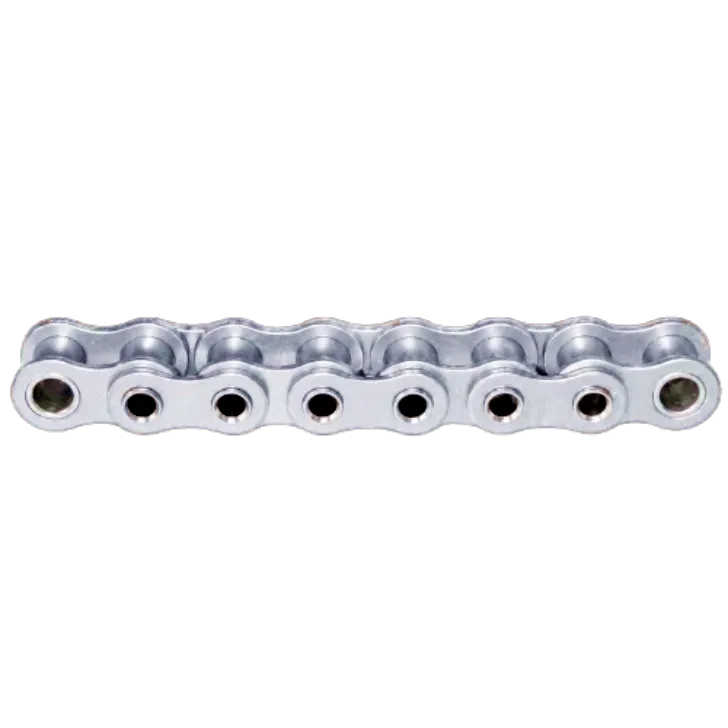

Holle-pen-rollenkettingen zijn een variant van standaard ANSI/ISO-rollenkettingen met een directe penboring. Elke verbindingspen is over de volledige lengte doorboord, waardoor een holle boring ontstaat die het mogelijk maakt dat dwarsstangen, scharnierbouten, duwbladen, bakoren en grijppennen volledig door de ketting heen kunnen. De bevestiging is stijf, uitgelijnd met de steek van de ketting en vereist geen lassen of nabewerking van de schakelplaten, waardoor de volledige vermoeiingssterkte van de ketting behouden blijft. Omdat de steek, de roldiameter en de plaatafmetingen voldoen aan ANSI B29.1 en ISO 606, kunnen holle-pen-kettingen op standaard tandwielen lopen zonder gereedschapswijzigingen: een 60HP-ketting grijpt aan op hetzelfde tandwiel met een steek van 19,05 mm als een conventionele #60-rollenketting.
Roller-chain-manufacturers.com levert holle-penkettingen in enkelvoudige (40HP–160HP) en dubbele (C2040HP–C2080HP) uitvoeringen, in koolstofstaal, roestvrij staal 304 en roestvrij staal 316, met optionele elektropolijsting voor toepassingen in de voedingsmiddelenindustrie en hygiënische zones. Aangepaste penboringsdiameters en versies met verlengde pennen zijn op aanvraag verkrijgbaar met een levertijd van 7–15 werkdagen.
Specificatietabel — Serie met enkele spoed (40 pk–160 pk)
| Kettingnr. | Steek (mm) | Binnenbreedte (mm) | Diameter van de rol (mm) | Diameter van de penboring (mm) | Treksterkte (kN) | Gewicht (kg/m) |
|---|---|---|---|---|---|---|
| 40 pk | 12.70 | 7.85 | 7.92 | 3.96 | 13.8 | 0.60 |
| 50 pk | 15.875 | 9.53 | 10.16 | 5.08 | 21.8 | 0.91 |
| 60 pk | 19.05 | 12.70 | 11.91 | 5.94 | 31.1 | 1.33 |
| 80 pk | 25.40 | 15.88 | 15.88 | 7.92 | 55.6 | 2.35 |
| 100 pk | 31.75 | 19.05 | 19.05 | 9.52 | 86.7 | 3.60 |
| 120 pk | 38.10 | 25.40 | 22.23 | 11.10 | 124.6 | 5.62 |
| 140 pk | 44.45 | 25.40 | 25.40 | 12.70 | 169.0 | 7.46 |
| 160 pk | 50.80 | 31.75 | 28.58 | 14.27 | 222.4 | 10.15 |
Specificatietabel — Dubbele spoedserie (C2040HP–C2080HP)
| Kettingnr. | Steek (mm) | Binnenbreedte (mm) | Diameter van de rol (mm) | Diameter van de penboring (mm) | Treksterkte (kN) | Gewicht (kg/m) |
|---|---|---|---|---|---|---|
| C2040HP | 25.40 | 7.85 | 7.92 | 3.96 | 13.8 | 0.82 |
| C2050HP | 31.75 | 9.53 | 10.16 | 5.08 | 21.8 | 1.22 |
| C2060HP | 38.10 | 12.70 | 11.91 | 5.94 | 31.1 | 1.76 |
| C2080HP | 50.80 | 15.88 | 15.88 | 7.92 | 55.6 | 3.10 |
Treksterkte = minimale breekbelasting (MBL). Ontwerpwerkbelasting = MBL ÷ 7. Tolerantie van de penboring ±0,05 mm. Aangepaste boringdiameters en verlengde pennen op aanvraag.
Belangrijkste ontwerpkenmerken
⬡
Doorvoerpen
Volledig holle boring door elke verbindingspen. Geschikt voor dwarsstangen, scharnierbouten, duwbladen of bakoren — lassen en nabewerking zijn niet nodig.
⚙
Geschikt voor standaard tandwielen
Steek, roldiameter en plaatafmetingen voldoen aan ANSI B29.1 / ISO 606. Kan direct op bestaande transportbandaandrijvingen worden gemonteerd — geen tandwielwissel, geen herontwerp nodig.
🔩
Drie materiaalkwaliteiten
Koolstofstaal (verzinkt) voor algemeen gebruik; SS304 voor toepassingen in de voedingsmiddelenindustrie en lichte reiniging; SS316 voor maritieme, chemische en zware CIP-reinigingscycli.
⬛
Enkele en dubbele toonhoogte
De C2xxx HP-serie met dubbele steek vermindert het aantal schakels met 50 %, waardoor het kettinggewicht met ongeveer 30 % afneemt op lange transportbanden met lage snelheid, zoals spanenbakken, oventransportbanden en droogtunnels.
💪
Schotelgestraalde platen
De verbindingsplaten worden na het stansen en de warmtebehandeling gestraald, waardoor de vermoeiingslevensduur bij toepassingen met een hoge belasting op transportbanden tot wel 20 keer langer wordt in vergelijking met niet-gestraalde platen.
🔗
Onbeperkt aantal bijlagen
Elke standaard M-serie bevestigingsstang, hoekbeugel, zijplaatnok of op maat gemaakte constructie kan met een splitpen of borgring aan de holle pen worden vergrendeld — in het veld aanpasbaar zonder de ketting te demonteren.
Typische toepassingen
Materiaal- en afwerkingsopties
| Cijfer | Onderdelen | Oppervlaktebehandeling | Het beste voor |
|---|---|---|---|
| SOA | Koolstofstaal — S45C pinnen en bussen, geharde platen | Verzinkte platen, geolied ter voorkoming van roest. | Algemene industriële toepassingen — droog of licht gesmeerd gebruik binnenshuis |
| SS304 | Roestvrij staal 304 — alle onderdelen | Gepassiveerd; elektropolijsten mogelijk op aanvraag. | Voedselverwerking, zuivel, lichte reiniging, farmaceutica |
| SS316 | Roestvrij staal 316L — alle onderdelen | Gepassiveerd | Blootstelling aan zeewater, chemicaliën, intensieve CIP-reinigingscycli |
Compatibiliteit van tandwielen
Holle-penkettingen hebben dezelfde steek, roldiameter en plaatdikte als standaard ANSI/ISO-kettingen. rollenkettingen — ze grijpen zonder aanpassingen aan op bestaande tandwielen. Een 60HP-ketting gebruikt hetzelfde tandwiel met een steek van 19,05 mm en een roldiameter van 11,91 mm als een conventionele #60-ketting. Fabriekstechnici kunnen holle-penkettingen testen op werkende transportbandaandrijvingen voordat ze een volledige herontwerpbeslissing nemen. Bijpassende tandwielen van koolstofstaal en roestvrij staal — van 9T tot 120T, geboord op de as — zijn verkrijgbaar als aanvullende producten via roller-chain-manufacturers.com.
Installatie en onderhoud
Hoe te bestellen
Om binnen 24 uur een nauwkeurige offerte te ontvangen, verzoeken wij u bij het indienen van een offerteaanvraag de volgende vijf gegevens te vermelden:
Stap 1
Kettingnummer
bijvoorbeeld 80 pk of C2060 pk
Stap 2
Lengte of aantal links
in meters of aantal schakels
Stap 3
Materiaalkwaliteit
Koolstofstaal / SS304 / SS316
Stap 4
Verbindingslinktype
veerklem of splitpen
Stap 5
Niet-standaard vereisten
aangepaste boringdiameter / verlengde pen
Standaard koolstofstalen motoren van 40 tot 160 pk zijn uit voorraad leverbaar. Roestvrijstalen en dubbelspoedmotoren: levertijd 7 tot 15 werkdagen, afhankelijk van de hoeveelheid. Alle producten worden vervaardigd en getest volgens ANSI B29.1 / ISO 606.
De treksterktewaarden zijn de minimale breekbelastingen. Ontwerpwerkbelasting = MBL ÷ 7. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd; neem contact op met ons technische team voordat u het ontwerp van de transportband definitief vastlegt. roller-chain-manufacturers.com.
